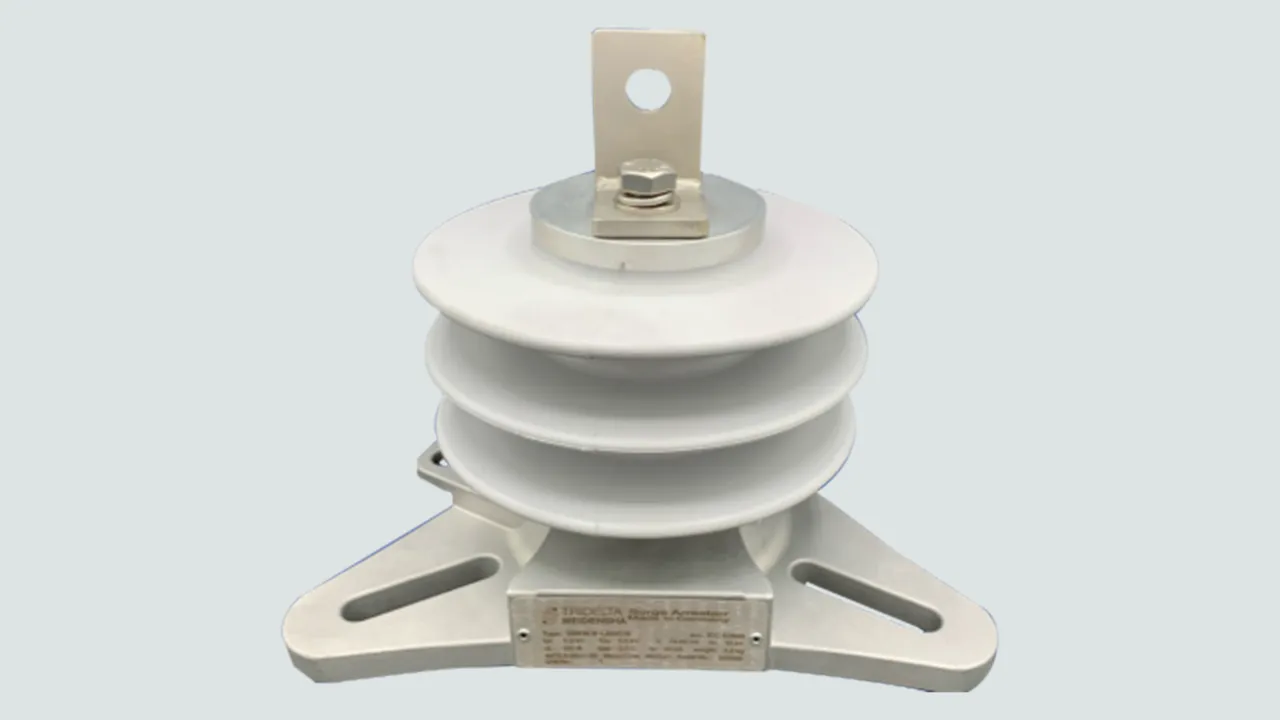

SBKW-B

  • Metalloxidableiter für Gleichspannungsnetze bis 4,8 kV
  • Ableiterklasse DC-B
  • Nennableitstossstrom 10 kA (8/20 µs)
  • Hochstromfestigkeit 100 kA (4/10 µs)
  • Für Innenraum- und Freiluftanwendungen
  • Beste Eigenschaften unter Verschmutzungsbedingungen
  • Beste Eigenschaften gegen mechanische Schwingungen
  • Bruchsicheres Verhalten im Überlastungsfall

SBKW-B

6 Products

Part No. 990701 SBKW-B 1,0/DC-B

GTIN 4013364538214, Customs tariff No. (EU): 85354000, Gross weight: 2.50 kg, PU: 1.00 Stk.

Images

Additional information

Überspannungs-Ableiter SBKW-B 1,0/DC-B
Überspannungs-Ableiter
zum Schutz von Gleichspannungsnetzen und
Gleichrichter-Stationen gegen atmosphärische-
und Schalt-Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: DC-B
Bemessungsspannung: 1 kV dc
Dauerspannung: 1 kV dc
Restspannung bei 10 kA (8/20 µs): 2,6 kV
Höhe: 115 mm

Fabrikat: DEHN
Typ: SBKW-B 1,0/DC-B
Art.-Nr.: 990701
oder gleichwertig.



Technical data

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Ableiterklasse DC-B
Bemessungsspannung DC (Ur ) 1,0 kV
Dauerspannung DC (UC ) 1,0 kV
Restspannung bei 10 kA (8/20 µs) (Upl ) 2,6 kV
Höhe (h) 115 mm
Kriechweg (min.) 320 mm

Product 990701 was added to Notepad.

Go to Notepad

Product 990701 was added to the cart.

Go to Web-Shop

Part No. 990702 SBKW-B 1,5/DC-B

GTIN 4013364538221, Customs tariff No. (EU): 85354000, Gross weight: 2.60 kg, PU: 1.00 Stk.

Images

Additional information

Überspannungs-Ableiter SBKW-B 2,0/DC-B
Überspannungs-Ableiter
zum Schutz von Gleichspannungsnetzen und
Gleichrichter-Stationen gegen atmosphärische-
und Schalt-Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: DC-B
Bemessungsspannung: 1,5 kV dc
Dauerspannung: 1,5 kV dc
Restspannung bei 10 kA (8/20 µs): 3,7 kV
Höhe: 115 mm

Fabrikat: DEHN
Typ: SBKW-B 1,5/DC-B
Art.-Nr.: 990702
oder gleichwertig.



Technical data

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Ableiterklasse DC-B
Bemessungsspannung DC (Ur ) 1,5 kV
Dauerspannung DC (UC ) 1,5 kV
Restspannung bei 10 kA (8/20 µs) (Upl ) 3,7 kV
Höhe (h) 115 mm
Kriechweg (min.) 320 mm

Product 990702 was added to Notepad.

Go to Notepad

Product 990702 was added to the cart.

Go to Web-Shop

Part No. 990703 SBKW-B 2,0/DC-B

GTIN 4013364538238, Customs tariff No. (EU): 85354000, Gross weight: 2.60 kg, PU: 1.00 Stk.

Images

Additional information

Überspannungs-Ableiter SBKW-B 2,0/DC-B
Überspannungs-Ableiter
zum Schutz von Gleichspannungsnetzen und
Gleichrichter-Stationen gegen atmosphärische-
und Schalt-Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: DC-B
Bemessungsspannung: 2 kV dc
Dauerspannung: 2 kV dc
Restspannung bei 10 kA (8/20 µs): 5 kV
Höhe: 115 mm

Fabrikat: DEHN
Typ: SBKW-B 2,0/DC-B
Art.-Nr.: 990703
oder gleichwertig.



Technical data

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Ableiterklasse DC-B
Bemessungsspannung DC (Ur ) 2,0 kV
Dauerspannung DC (UC ) 2,0 kV
Restspannung bei 10 kA (8/20 µs) (Upl ) 5,0 kV
Höhe (h) 115 mm
Kriechweg (min.) 320 mm

Product 990703 was added to Notepad.

Go to Notepad

Product 990703 was added to the cart.

Go to Web-Shop

Part No. 990704 SBKW-B 3,0/DC-B

GTIN 4013364538252, Customs tariff No. (EU): 85354000, Gross weight: 2.70 kg, PU: 1.00 Stk.

Images

Additional information

Überspannungs-Ableiter SBKW-B 3,0/DC-B
Überspannungs-Ableiter
zum Schutz von Gleichspannungsnetzen und
Gleichrichter-Stationen gegen atmosphärische-
und Schalt-Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: DC-B
Bemessungsspannung: 3 kV dc
Dauerspannung: 3 kV dc
Restspannung bei 10 kA (8/20 µs): 7,3 kV
Höhe: 115 mm

Fabrikat: DEHN
Typ: SBKW-B 3,0/DC-B
Art.-Nr.: 990704
oder gleichwertig.



Technical data

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Ableiterklasse DC-B
Bemessungsspannung DC (Ur ) 3,0 kV
Dauerspannung DC (UC ) 3,0 kV
Restspannung bei 10 kA (8/20 µs) (Upl ) 7,3 kV
Höhe (h) 115 mm
Kriechweg (min.) 320 mm

Product 990704 was added to Notepad.

Go to Notepad

Product 990704 was added to the cart.

Go to Web-Shop

Part No. 990705 SBKW-B4,0/DC-B

GTIN 4013364538269, Customs tariff No. (EU): 85354000, Gross weight: 2.80 kg, PU: 1.00 Stk.

Images

Additional information

Überspannungs-Ableiter SBKW-B 4,0/DC-B
Überspannungs-Ableiter
zum Schutz von Gleichspannungsnetzen und
Gleichrichter-Stationen gegen atmosphärische-
und Schalt-Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: DC-B
Bemessungsspannung: 4 kV dc
Dauerspannung: 4 kV dc
Restspannung bei 10 kA (8/20 µs): 10 kV
Höhe: 115 mm

Fabrikat: DEHN
Typ: SBKW-B4,0/DC-B
Art.-Nr.: 990705
oder gleichwertig.



Technical data

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Ableiterklasse DC-B
Bemessungsspannung DC (Ur ) 4,0 kV
Dauerspannung DC (UC ) 4,0 kV
Restspannung bei 10 kA (8/20 µs) (Upl ) 10,0 kV
Höhe (h) 115 mm
Kriechweg (min.) 320 mm

Product 990705 was added to Notepad.

Go to Notepad

Product 990705 was added to the cart.

Go to Web-Shop

Part No. 990706 SBKW-B4,5/DC-B

GTIN 4013364538276, Customs tariff No. (EU): 85354000, Gross weight: 2.90 kg, PU: 1.00 Stk.

Images

Additional information

Überspannungs-Ableiter SBKW-B 4,5/DC-B
Überspannungs-Ableiter
zum Schutz von Gleichspannungsnetzen und
Gleichrichter-Stationen gegen atmosphärische-
und Schalt-Überspannungen
nach IEC 60099-4 / EN 60099-4
Hochtemperaturvernetztes, hydrophobes Silikongehäuse
Epoxidharzgebundenes Glasfasergewebe
Hohe Biegefestigkeit
Bruchsicheres Überlastverhalten
Nennableitstoßstrom (8/20 µs): 10 kA
Ableiterklasse: DC-B
Bemessungsspannung: 4,5 kV dc
Dauerspannung: 4,5 kV dc
Restspannung bei 10 kA (8/20 µs): 11,3 kV
Höhe: 115 mm

Fabrikat: DEHN
Typ: SBKW-B4,5/DC-B
Art.-Nr.: 990706
oder gleichwertig.



Technical data

Nennableitstoßstrom (8/20 µs) (In ) 10 kA
Ableiterklasse DC-B
Bemessungsspannung DC (Ur ) 4,5 kV
Dauerspannung DC (UC ) 4,5 kV
Restspannung bei 10 kA (8/20 µs) (Upl ) 11,3 kV
Höhe (h) 115 mm
Kriechweg (min.) 320 mm

Product 990706 was added to Notepad.

Go to Notepad

Product 990706 was added to the cart.

Go to Web-Shop
