Spezifische PCB-Lösungen

Montagefertige Überspannungsableiter zum Schutz des Endgerätes
Platzsparende Schutzgeräte zur Integration in die Kundenapplikation
Einsetzbar in AC, DC, AC+DC Applikationen
Bestückung in THT Technologie direkt auf der Leiterplatte
Ausführung als Typ 1 + 2 Kombiableiter in RAC Funkenstreckentechnologie mit Folgestrombegrenzung
Ausführung als Typ 2 Ableiter in Varistortechnologie mit Ableiterüberwachung "Thermo Dynamic-Control"
Hohe Gerätesicherheit auf minimalem Bauraum
Einsatz in unterschiedlichen Branchen: z.B. Wind, PV, Mobilfunk

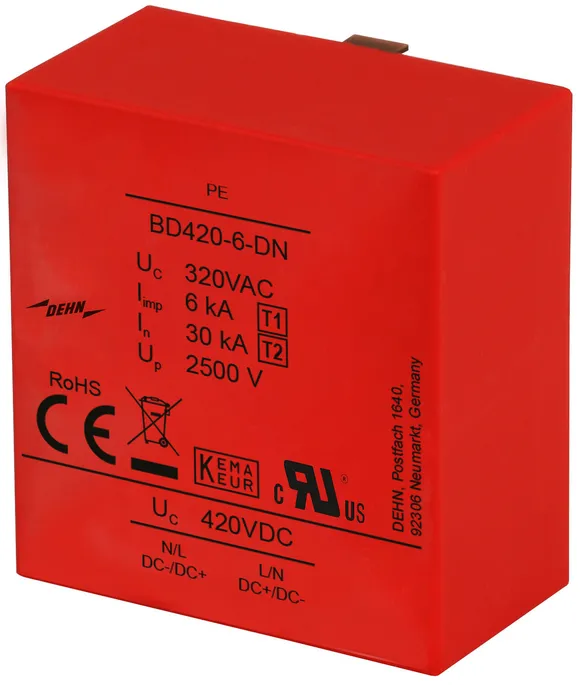

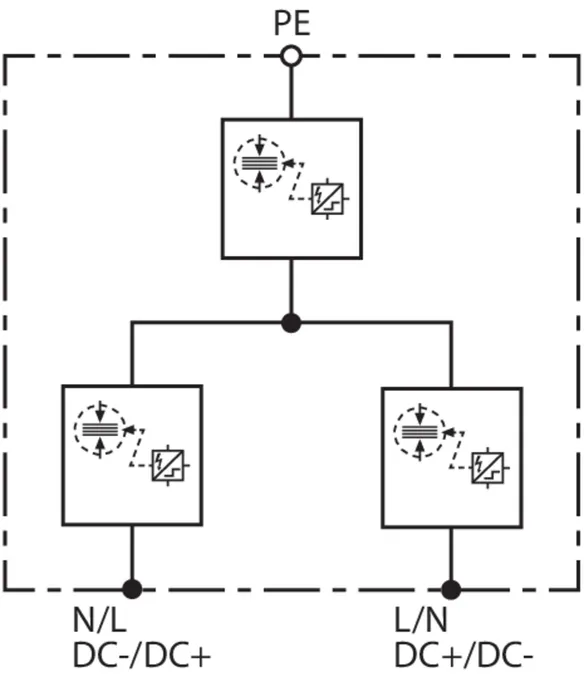

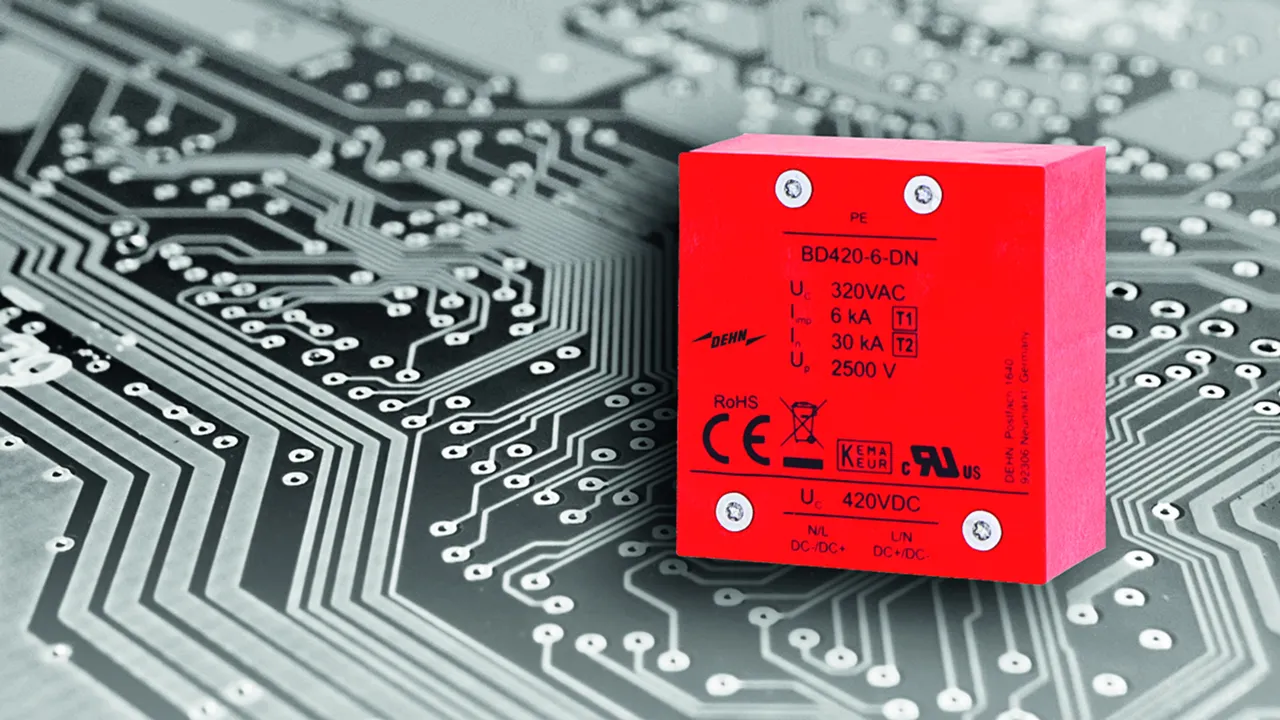

BD420-6-DN

1 Product

Part No. 900488 BD420-6-DN

GTIN 4013364426382, Customs tariff No. (EU): 85363090, Gross weight: 58.00 g, PU: 125.00 Stk.

Images

Additional information

Fabrikat: DEHN
Typ: BD420-6-DN
Art.-Nr.: 900488
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	6 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. Vorsicherung (L) bis I_K= 3 kA_eff	100 A gG

SPD nach EN 61643-11 / IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Nennspannung DC (U_N )	380 V
Höchste Dauerspannung DC (U_C )	420 V
Blitzstoßstrom (10/350 µs) (I_imp )	6 kA
Spezifische Energie (W/R)	9 kJ/Ohm
Nennableitstoßstrom (8/20 µs) (I_n )	30 kA
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi) 275 V	3 kA_eff
Folgestromlöschfähigkeit AC (I_fi)320 V	1,5 kA_eff
Folgestromlöschfähigkeit DC (I_fi)420 V	50 A
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 3 kA_eff	100 A gG
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich [Parallel] (T_U )	-40 °C ... +105 °C
Montage auf	PCB
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0 und UL
Einbauort	Leiterplattenbestückung

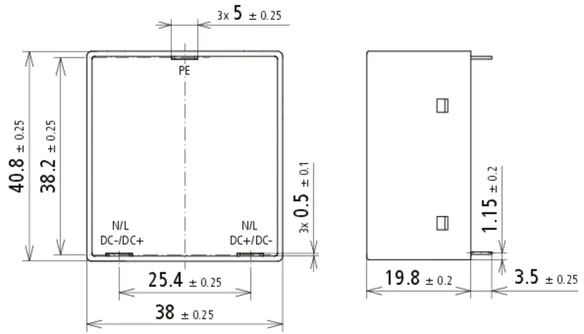

Einbaumaße	41,05 x 38,25 x 20 mm
Zulassungen	KEMA, UL

Product 900488 was added to Notepad.

Go to Notepad

Product 900488 was added to the cart.

Go to Web-Shop

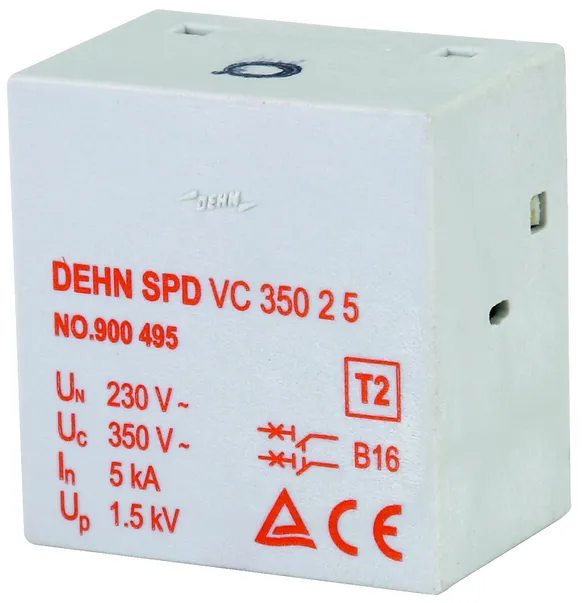

VC 350 2 5

1 Product

Part No. 900495 VC 350 2 5

GTIN 6942299502527, Gross weight: 27.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

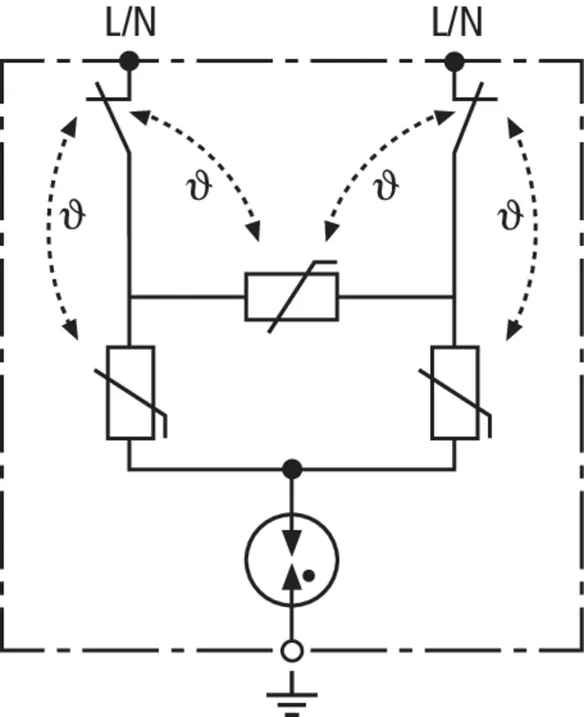

VC 350 2 5 PCB Überspannungsableiter
Zweipoliger Überspannungsableiter
Zur Montage auf Leiterplatten von zu schützenden Endgeräten
Typ 2 SPD nach IEC 61643-11
Energetisch koordiniert gemäß IEC 62305-4, GB/T21714.4-2015 mit Ableiter der Red/Line-Produktfamilie

Fabrikat: DEHN
Typ: VC 350 2 5
Art.-Nr.: 900495
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	350 V (50 / 60 Hz)
Schutzpegel (U_P )	≤ 1,5 kV
Ergänzende Angaben:	---------------------------------
– Nennableitstoßstrom (8/20 µs) bei ≤70 °C [L-N/N-PE / L-PE] (I_n )	5,5 kA +-5 times, interval 1min. (each time), interval 25 min. (each group)

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	350 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	B 16 2P
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms – sicherer Ausfall
Funktions- / Defektanzeige	grün / nicht grün
Montage auf	Leiterplatte
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	25 x 24 x 16,2 mm
Zulassungen	CE / TÜV
Verschmutzungsgrad	II
Anzahl der Ports	1
Max. Einbauhöhe	5000 m
Isolationsspannung	2,5 kV, 1 min.
Zugfestigkeit	40 N
Sicherheitslücke	3 mm
Platinenlöten	260 °C, 10 s (Max. 2 times)
Metalllöten	350 °C, 5 s
Temperaturbeständigkeit des Trennschalters	130 °C, 30 min.
Betriebstemperaturbereich (T_U )	-40 °C ~ +95 °C (humidity: 45% RH~95%RH), +95 °C ~ +105 °C (humidity: 45% RH~75%RH)
Stromversorgungssystem	TT/TN
Ergänzende Angaben:	---------------------------------
– Nennableitstoßstrom (8/20 µs) bei ≤70 °C [L-N/N-PE / L-PE] (I_n )	5,5 kA +-5 times, interval 1min. (each time), interval 25 min. (each group)

Product 900495 was added to Notepad.

Go to Notepad

Product 900495 was added to the cart.

Go to Web-Shop

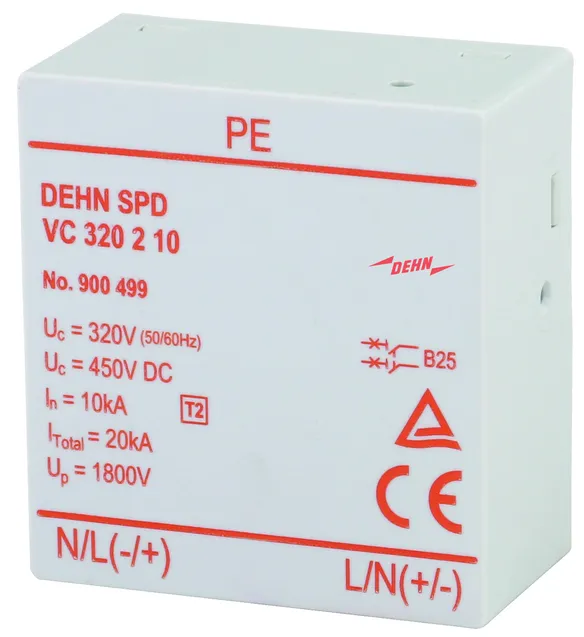

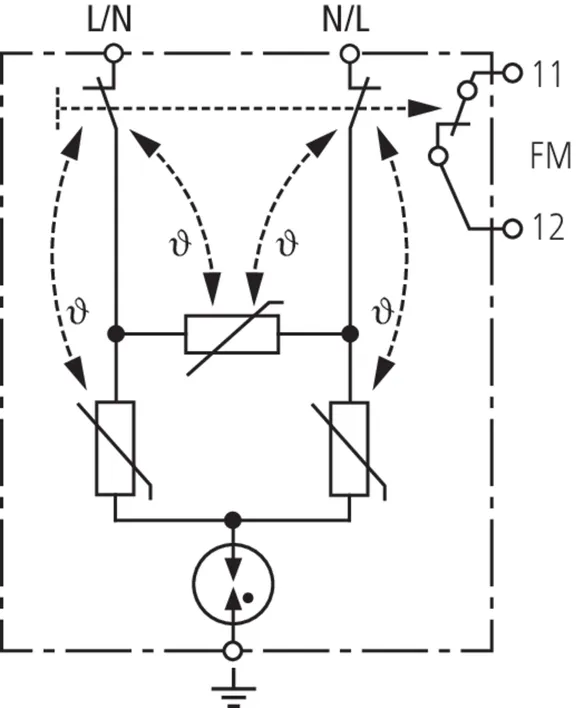

VC 320 2 10

1 Product

Part No. 900499 VC 320 2 10

GTIN , Gross weight: 0.00 g, PU: 1.00 Stk.

Images

Additional information

Fabrikat: DEHN
Typ: VC 320 2 10
Art.-Nr.: 900499
oder gleichwertig.

Technical data

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L/N-PE] (U_C )	320 V (50 / 60 Hz)
Höchste Dauerspannung DC [(DC+/DC-) --> PE] (U_C )	450 V
Schutzpegel (U_P )	≤ 1,8 kV
Ergänzende Angaben:	---------------------------------

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L/N-PE] (U_C )	320 V (50 / 60 Hz)
Höchste Dauerspannung DC [(DC+/DC-) --> PE] (U_C )	450 V
Nennspannung DC (U_N )	400 V
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	20 kA
Schutzpegel (U_P )	≤ 1,8 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	B 25 2P
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Funktions- / Defektanzeige	schwarz / rot
Montage auf	Leiterplatte
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20

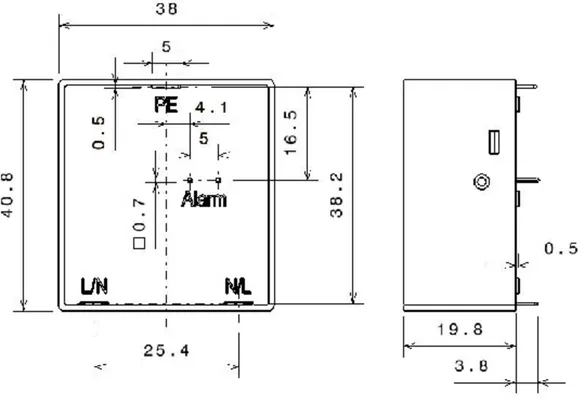

Einbaumaße	40,8 x 38 x 20 mm
Zulassungen	TÜV; CE
Verschmutzungsgrad	II
Anzahl der Ports	1
Max. Einbauhöhe	5000 m
Platinenlöten	260 °C, 10 s (Max. 2 times)
Betriebstemperaturbereich (T_U )	-40 °C ~ +85 °C
Stromversorgungssystem	TT/TN
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0,1 A
Fernmeldekontakt: max. Schaltvermögen DC	125 V / 0,05 A
Ergänzende Angaben:	---------------------------------

Product 900499 was added to Notepad.

Go to Notepad

Product 900499 was added to the cart.

Go to Web-Shop

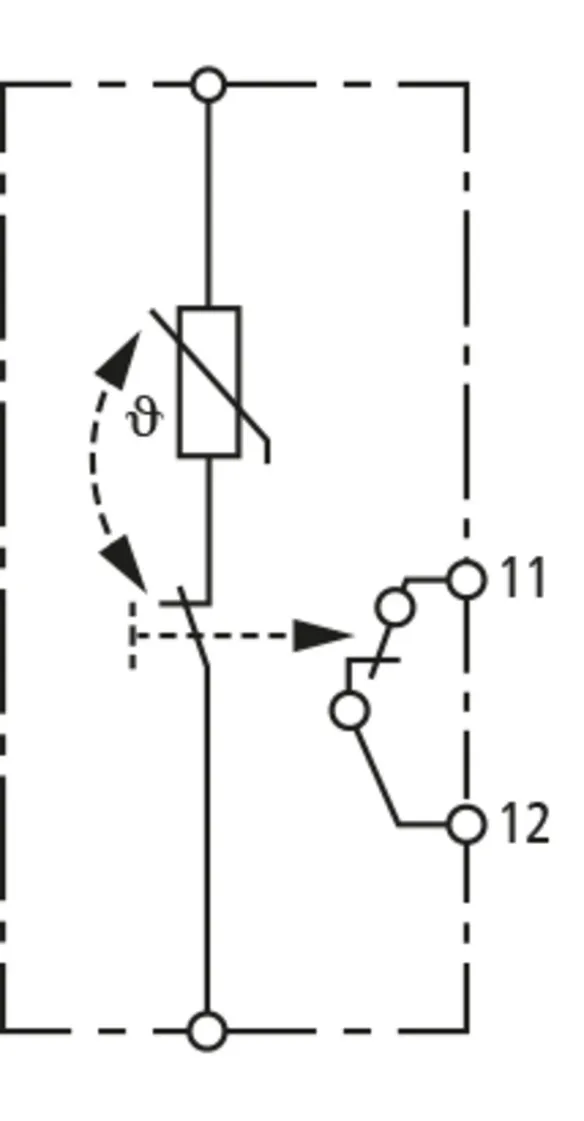

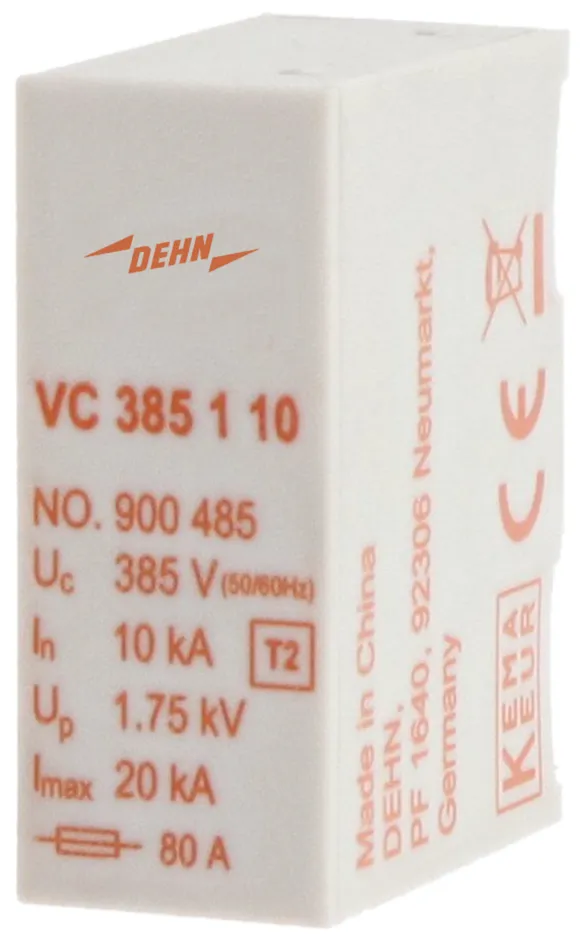

VC 385 1 10

1 Product

Part No. 900485 VC 385 1 10

GTIN 4013364434790, Customs tariff No. (EU): 85363010, Gross weight: 30.58 g, PU: 120.00 Stk.

Images

Open PDF

Additional information

CAD files

Fabrikat: DEHN
Typ: VC 385 1 10
Art.-Nr.: 900485
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	385 V
Schutzpegel (U_P )	≤ 1,75 kV

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
SPD nach UL 1449	4CA
Höchste Dauerspannung AC (U_C )	385 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel (U_P )	≤ 1,75 kV
Schutzpegel bei 3 kA (U_P )	≤ 1,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	80 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
Funktions- / Defektanzeige	Potentialfreier Fernmeldekontakt (Öffner)
Montage auf	Leiterplatte
Gehäusewerkstoff	PA66, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20

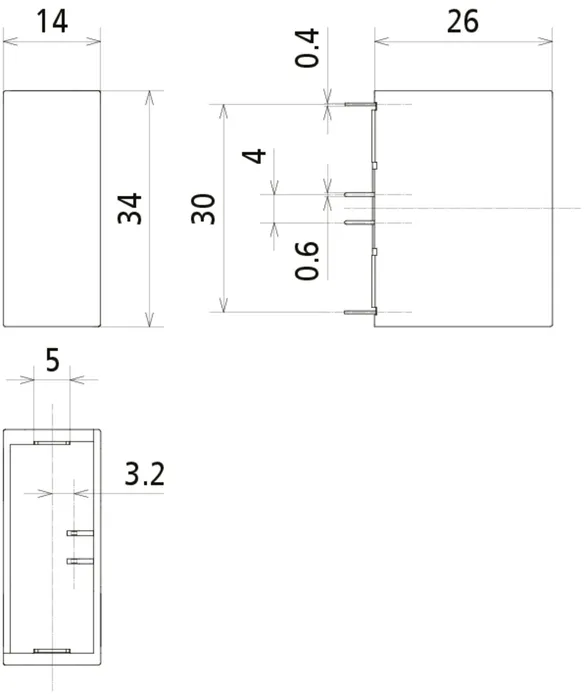

Einbaumaße	30 x 14 x 26 mm
Zulassungen	KEMA, UL
Anzahl der Ports	1
Platinenlöten	260 °C
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0.5 A
Fernmeldekontakt: max. Schaltvermögen DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Product 900485 was added to Notepad.

Go to Notepad

Product 900485 was added to the cart.

Go to Web-Shop

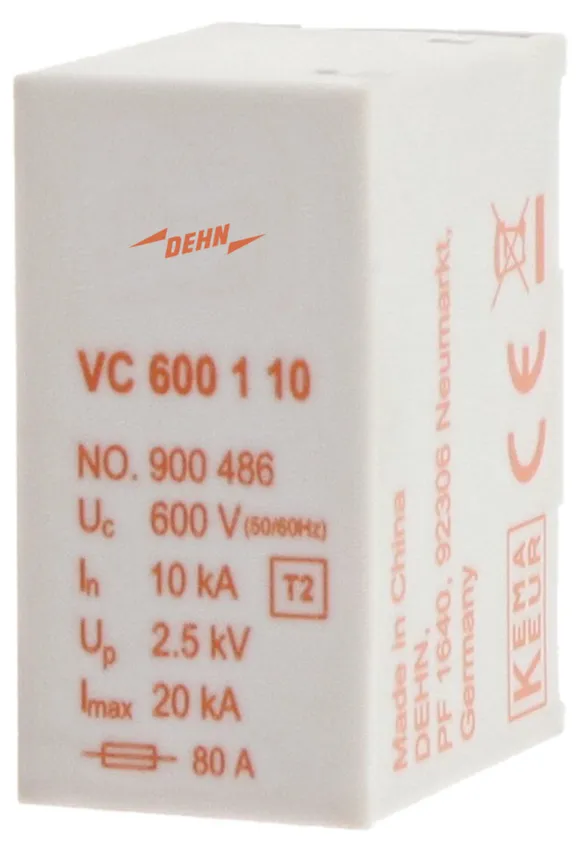

VC 600 1 10

1 Product

Part No. 900486 VC 600 1 10

GTIN 4013364434806, Customs tariff No. (EU): 85363010, Gross weight: 38.25 g, PU: 120.00 Stk.

Images

Open PDF

Additional information

CAD files

Fabrikat: DEHN
Typ: VC 600 1 10
Art.-Nr.: 900486
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	600 V
Schutzpegel (U_P )	≤ 2,5 kV

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
SPD nach UL 1449	4CA
Höchste Dauerspannung AC (U_C )	600 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel (U_P )	≤ 2,5 kV
Schutzpegel bei 3 kA (U_P )	≤ 2 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	80 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
Funktions- / Defektanzeige	Potentialfreier Fernmeldekontakt (Öffner)
Montage auf	Leiterplatte
Gehäusewerkstoff	PA66, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	30 x 18 x 26 mm
Zulassungen	KEMA, UL
Anzahl der Ports	1
Platinenlöten	260 °C
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0.5 A
Fernmeldekontakt: max. Schaltvermögen DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Product 900486 was added to Notepad.

Go to Notepad

Product 900486 was added to the cart.

Go to Web-Shop

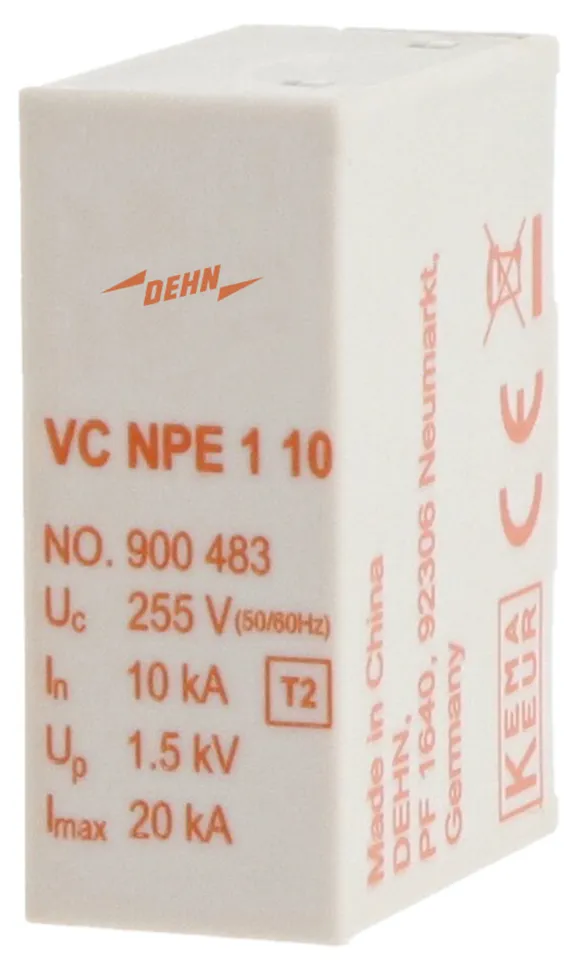

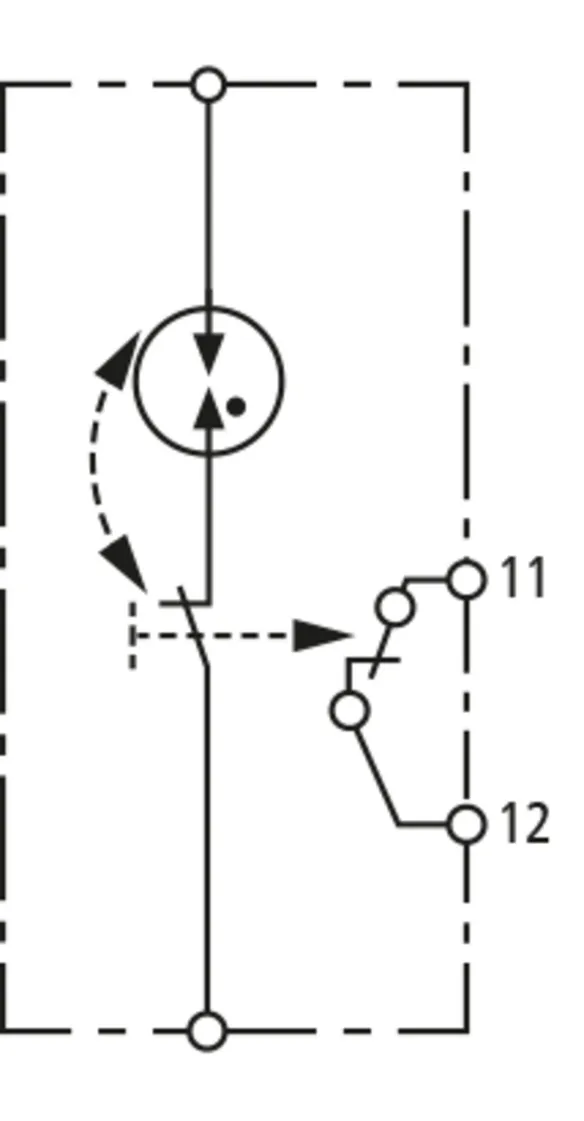

VC NPE 1 10

1 Product

Part No. 900483 VC NPE 1 10

GTIN 4013364434813, Customs tariff No. (EU): 85363010, Gross weight: 22.25 g, PU: 120.00 Stk.

Images

Open PDF

Additional information

CAD files

Fabrikat: DEHN
Typ: VC NPE 1 10
Art.-Nr.: 900483
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	255 V
Schutzpegel (U_P )	≤ 1,5 kV

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
SPD nach UL 1449	4CA
Höchste Dauerspannung AC (U_C )	255 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzpegel bei 3 kA (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	100 A_eff
Ansprechzeit (t_A )	≤ 100 ns
Funktions- / Defektanzeige	Potentialfreier Fernmeldekontakt (Öffner)
Montage auf	Leiterplatte
Gehäusewerkstoff	PA66, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	30 x 14 x 26 mm
Zulassungen	KEMA, UL
Anzahl der Ports	1
Platinenlöten	260 °C
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0.5 A
Fernmeldekontakt: max. Schaltvermögen DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Product 900483 was added to Notepad.

Go to Notepad

Product 900483 was added to the cart.

Go to Web-Shop

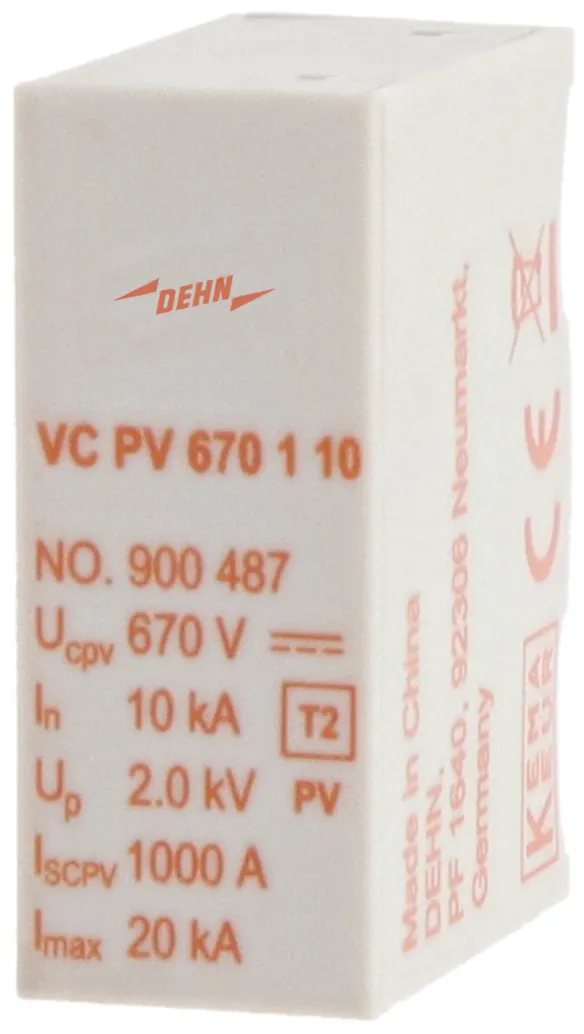

VC PV 670 1 10

1 Product

Part No. 900487 VC PV 670 1 10

GTIN 4013364434820, Customs tariff No. (EU): 85363010, Gross weight: 34.33 g, PU: 120.00 Stk.

Images

Open PDF

Additional information

CAD files

Fabrikat: DEHN
Typ: VC PV 670 1 10
Art.-Nr.: 900487
oder gleichwertig.

Certificates

Technical data

Maximale PV-Spannung (U_CPV )	670 V
Schutzpegel (U_P )	≤ 2 kV

SPD nach EN 50539-11 / IEC 61643-31	Typ 2 / Class II
SPD nach UL 1449	4CA
Maximale PV-Spannung (U_CPV )	670 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel (U_P )	≤ 2 kV
Schutzpegel bei 3 kA (U_P )	≤ 1,7 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit (I_SCPV )	1 kA
Funktions- / Defektanzeige	Potentialfreier Fernmeldekontakt (Öffner)
Montage auf	Leiterplatte
Gehäusewerkstoff	PA66, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	34 x 14 x 26 mm
Zulassungen	KEMA, UL
Anzahl der Ports	1
Platinenlöten	260 °C
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0.5 A
Fernmeldekontakt: max. Schaltvermögen DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Product 900487 was added to Notepad.

Go to Notepad

Product 900487 was added to the cart.

Go to Web-Shop

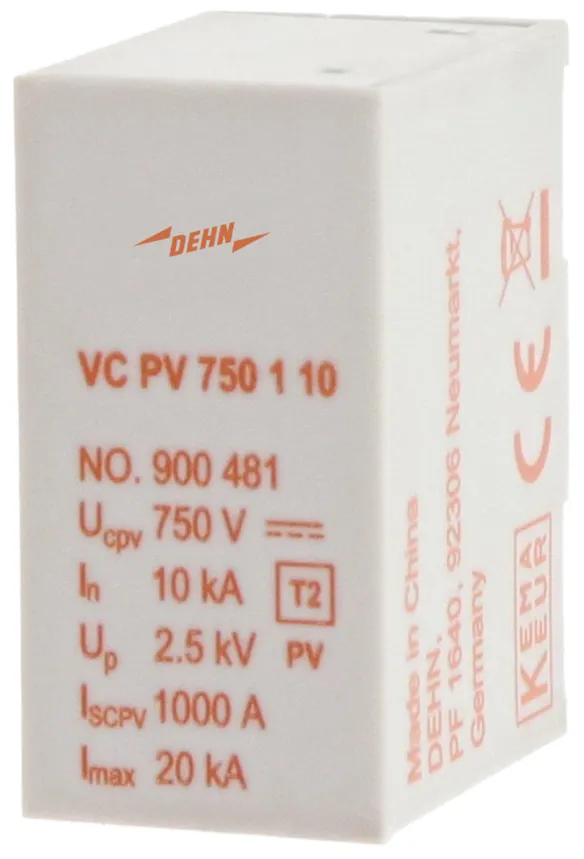

VC PV 750 1 10

1 Product

Part No. 900481 VC PV 750 1 10

GTIN 4013364434837, Customs tariff No. (EU): 85363010, Gross weight: 38.08 g, PU: 120.00 Stk.

Images

Open PDF

Additional information

CAD files

Fabrikat: DEHN
Typ: VC PV 750 1 10
Art.-Nr.: 900481
oder gleichwertig.

Certificates

Technical data

Maximale PV-Spannung (U_CPV )	750 V
Schutzpegel (U_P )	≤ 2,5 kV

SPD nach EN 50539-11 / IEC 61643-31	Typ 2 / Class II
SPD nach UL 1449	4CA
Maximale PV-Spannung (U_CPV )	750 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel (U_P )	≤ 2,5 kV
Schutzpegel bei 3 kA (U_P )	≤ 2 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit (I_SCPV )	1 kA
Funktions- / Defektanzeige	Potentialfreier Fernmeldekontakt (Öffner)
Montage auf	Leiterplatte
Gehäusewerkstoff	PA66, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	34 x 18 x 26 mm
Zulassungen	KEMA, UL
Anzahl der Ports	1
Platinenlöten	260 °C
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0.5 A
Fernmeldekontakt: max. Schaltvermögen DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

Product 900481 was added to Notepad.

Go to Notepad

Product 900481 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Spezifische PCB-Lösungen

BD420-6-DN

Part No. 900488 BD420-6-DN

Product 900488 was added to Notepad.

Product 900488 was added to the cart.

VC 350 2 5

Part No. 900495 VC 350 2 5

Product 900495 was added to Notepad.

Product 900495 was added to the cart.

VC 320 2 10

Part No. 900499 VC 320 2 10

Product 900499 was added to Notepad.

Product 900499 was added to the cart.

VC 385 1 10

Part No. 900485 VC 385 1 10

Product 900485 was added to Notepad.

Product 900485 was added to the cart.

VC 600 1 10

Part No. 900486 VC 600 1 10

Product 900486 was added to Notepad.

Product 900486 was added to the cart.

VC NPE 1 10

Part No. 900483 VC NPE 1 10

Product 900483 was added to Notepad.

Product 900483 was added to the cart.

VC PV 670 1 10

Part No. 900487 VC PV 670 1 10

Product 900487 was added to Notepad.

Product 900487 was added to the cart.

VC PV 750 1 10

Part No. 900481 VC PV 750 1 10

Product 900481 was added to Notepad.

Product 900481 was added to the cart.

Spezifische PCB-Lösungen

BD420-6-DN

Part No. 900488 BD420-6-DN

Product 900488 was added to Notepad.

Product 900488 was added to the cart.

VC 350 2 5

Part No. 900495 VC 350 2 5

You are not authorized to download 900495.stp

You are not authorized to download 900495.igs

You are not authorized to download 900495.jt

You are not authorized to download 900495.dwg

You are not authorized to download 900495m_D.dxf

Product 900495 was added to Notepad.

Product 900495 was added to the cart.

VC 320 2 10

Part No. 900499 VC 320 2 10

You are not authorized to download 900499.stp

You are not authorized to download 900499.igs

You are not authorized to download 900499.jt

You are not authorized to download 900499.dwg

Product 900499 was added to Notepad.

Product 900499 was added to the cart.

VC 385 1 10

Part No. 900485 VC 385 1 10

You are not authorized to download 900483_485_487.stp

You are not authorized to download 900483_485_487.igs

You are not authorized to download 900483_485_487.jt

You are not authorized to download 900483_485_487.dwg

You are not authorized to download 900485m_CN.dxf

Product 900485 was added to Notepad.

Product 900485 was added to the cart.

VC 600 1 10

Part No. 900486 VC 600 1 10

You are not authorized to download 900481_486.stp

You are not authorized to download 900481_486.igs

You are not authorized to download 900481_486.jt

You are not authorized to download 900481_486.dwg

You are not authorized to download 900486m_CN.dxf

Product 900486 was added to Notepad.

Product 900486 was added to the cart.

VC NPE 1 10

Part No. 900483 VC NPE 1 10

You are not authorized to download 900483_485_487.stp

You are not authorized to download 900483_485_487.igs

You are not authorized to download 900483_485_487.jt

You are not authorized to download 900483_485_487.dwg

You are not authorized to download 900485m_CN.dxf

Product 900483 was added to Notepad.

Product 900483 was added to the cart.

VC PV 670 1 10

Part No. 900487 VC PV 670 1 10

You are not authorized to download 900483_485_487.stp

You are not authorized to download 900483_485_487.igs

You are not authorized to download 900483_485_487.jt

You are not authorized to download 900483_485_487.dwg

You are not authorized to download 900485m_CN.dxf

Product 900487 was added to Notepad.

Product 900487 was added to the cart.

VC PV 750 1 10

Part No. 900481 VC PV 750 1 10

You are not authorized to download 900481_486.stp

You are not authorized to download 900481_486.igs

You are not authorized to download 900481_486.jt

You are not authorized to download 900481_486.dwg

You are not authorized to download 900486m_CN.dxf

Product 900481 was added to Notepad.

Product 900481 was added to the cart.
