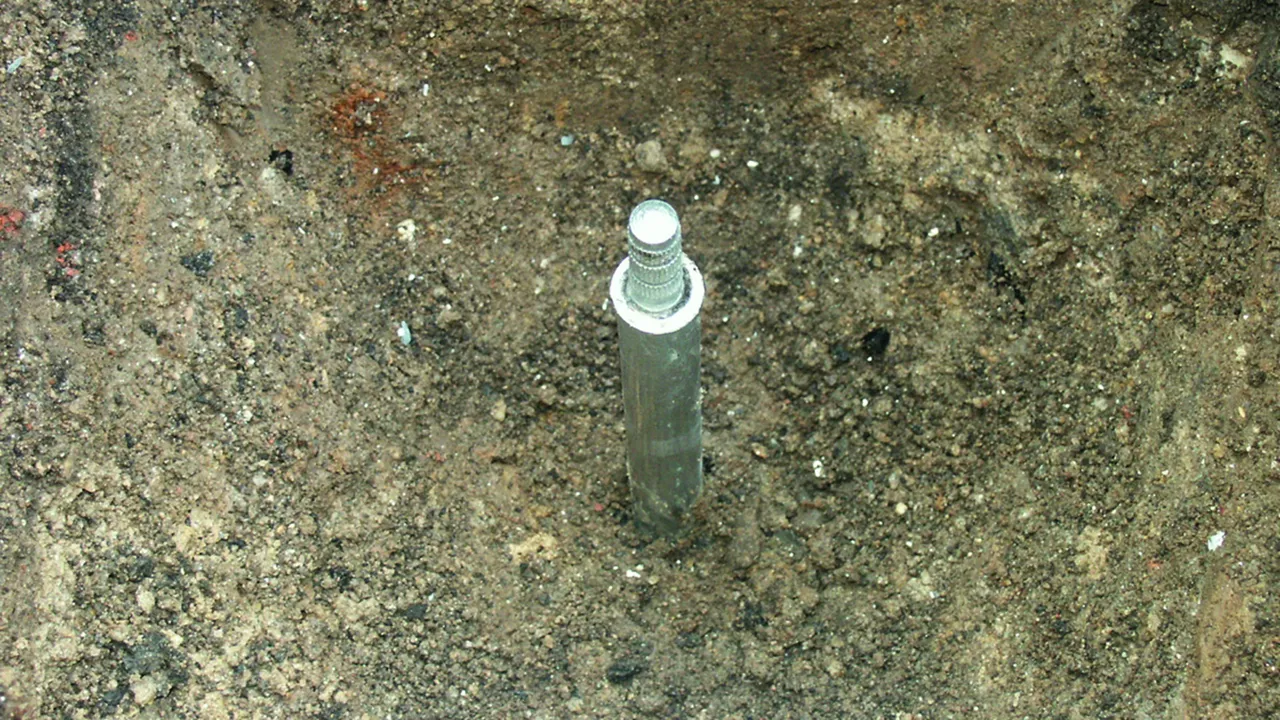

Tiefenerder

Zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen.Merkmale:
  • Keine Querschnittsverdickung an der Kupplungsstelle
  • Selbstschließende Kupplung
  • Korrosionsbeständigkeit
  • Vereinfachte Lagerhaltung und Transportmöglichkeit
  • Je nach örtlichen Bodenverhältnissen universell anwendbar
  • Konstante Widerstandswerte
  • Einfache Einbringung mit Vibrationshammer

Details

Hammereinsätze für Tiefenerder und Rohrerder
lorem ipsum
lorem ipsum

Typ Z

Mit Dreifach-Rändelzapfen.

4 Products

Part No. 620101 TE 20 1000 Z STTZN

GTIN 4013364021860, Customs tariff No. (EU): 85389099, Gross weight: 2.50 kg, PU: 6.00 Stk.

Images

Additional information

Tiefenerder Typ Z St/tZn Stablänge 1000mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ Z, mit Dreifach-Rändelzapfen
(besonders zugfeste Kupplungsart)
Werkstoff: St/tZn
Stablänge: 1000 mm
Durchmesser Ø: 20 mm
Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 1000 Z STTZN
Art.-Nr.: 620101
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn
Stablänge (l1) 1000 mm
Durchmesser Ø (d1) 20 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Normenbezug DIN EN 62561-2

Product 620101 was added to Notepad.

Go to Notepad

Product 620101 was added to the cart.

Go to Web-Shop

Part No. 620151 TE 20 1500 Z STTZN

GTIN 4013364021846, Customs tariff No. (EU): 85389099, Gross weight: 3.70 kg, PU: 6.00 Stk.

Predecessor

Images

Additional information

Tiefenerder Typ Z St/tZn Stablänge 1500mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ Z, mit Dreifach-Rändelzapfen
(besonders zugfeste Kupplungsart)
Werkstoff: St/tZn
Stablänge: 1500 mm
Durchmesser Ø: 20 mm
Kurzschlussstrom (AC 50 Hz / DC): 7,9 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 1500 Z STTZN
Art.-Nr.: 620151
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn
Stablänge (l1) 1500 mm
Durchmesser Ø (d1) 20 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Normenbezug DIN EN 62561-2

Product 620151 was added to Notepad.

Go to Notepad

Product 620151 was added to the cart.

Go to Web-Shop

Part No. 625101 TE 25 1000 Z STTZN

GTIN 4013364021877, Customs tariff No. (EU): 85389099, Gross weight: 3.72 kg, PU: 6.00 Stk.

Images

Additional information

Tiefenerder Typ Z St/tZn Stablänge 1000mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ Z, mit Dreifach-Rändelzapfen
(besonders zugfeste Kupplungsart)
Werkstoff: St/tZn
Stablänge: 1000 mm
Durchmesser Ø: 25 mm
Kurzschlussstrom (AC 50 Hz / DC): 12,3 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 25 1000 Z STTZN
Art.-Nr.: 625101
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn
Stablänge (l1) 1000 mm
Durchmesser Ø (d1) 25 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,3 kA
Normenbezug DIN EN 62561-2

Product 625101 was added to Notepad.

Go to Notepad

Product 625101 was added to the cart.

Go to Web-Shop

Part No. 625151 TE 25 1500 Z STTZN

GTIN 4013364021853, Customs tariff No. (EU): 85389099, Gross weight: 5.72 kg, PU: 6.00 Stk.

Predecessor

Images

Additional information

Tiefenerder Typ Z St/tZn Stablänge 1500mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ Z, mit Dreifach-Rändelzapfen
(besonders zugfeste Kupplungsart)
Werkstoff: St/tZn
Stablänge: 1500 mm
Durchmesser Ø: 25 mm
Kurzschlussstrom (AC 50 Hz / DC): 12,3 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 25 1500 Z STTZN
Art.-Nr.: 625151
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn
Stablänge (l1) 1500 mm
Durchmesser Ø (d1) 25 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,3 kA
Normenbezug DIN EN 62561-2

Product 625151 was added to Notepad.

Go to Notepad

Product 625151 was added to the cart.

Go to Web-Shop

Typ AZ

Mit abgesetztem Rändelzapfen.

2 Products

Part No. 620903 TE 20 1000 AZ V4A

GTIN 4013364342859, Customs tariff No. (EU): 85389099, Gross weight: 2.43 kg, PU: 6.00 Stk.

Images

Additional information

Tiefenerder Typ AZ NIRO (V4A) Stablänge 1000mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ AZ, mit abgesetztem Rändelzapfen
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Stablänge: 1000 mm
Durchmesser Ø: 20 mm
Kurzschlussstrom (AC 50 Hz / DC): 4,2 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 1000 AZ V4A
Art.-Nr.: 620903
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Stablänge (l1) 1000 mm
Durchmesser Ø (d1) 20 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 4,2 kA
Normenbezug DIN EN 62561-2

Product 620903 was added to Notepad.

Go to Notepad

Product 620903 was added to the cart.

Go to Web-Shop

Part No. 620902 TE 20 1500 AZ V4A

GTIN 4013364021914, Customs tariff No. (EU): 85389099, Gross weight: 3.67 kg, PU: 6.00 Stk.

Images

Additional information

Tiefenerder Typ AZ NIRO (V4A) Stablänge 1500mm
Tiefenerder zum Errichten von Erdungsanlagen für Ableitungen oder Trafostationen
Typ AZ, mit abgesetztem Rändelzapfen
Werkstoff: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Stablänge: 1500 mm
Durchmesser Ø: 20 mm
Kurzschlussstrom (AC 50 Hz / DC): 4,2 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 1500 AZ V4A
Art.-Nr.: 620902
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO (V4A)
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Stablänge (l1) 1500 mm
Durchmesser Ø (d1) 20 mm
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 4,2 kA
Normenbezug DIN EN 62561-2

Product 620902 was added to Notepad.

Go to Notepad

Product 620902 was added to the cart.

Go to Web-Shop

Tiefenerder Set D18014

DEHN-Tiefenerder Set D18 014 zusammmensetztbar, mit abgesetztem Rändelzapfen und Bohrung, D= 20mm. Bestehend aus:

  • 5x Tiefenerder 1m Art.-Nr. 620 903
  • 1x Schlagspitze Art.-Nr. 620 001
  • 1x Anschlussklemme Art.-Nr. 540 121

1 Product

Part No. D18014 D18014 5XTE D20 1XAK 8.10 1XSSP

GTIN 4013364557741, Customs tariff No. (EU): 85359000, Gross weight: 12.25 kg, PU: 1.00 Stk.

Images

Additional information

DEHN-Tiefenerder Set D18 014
zusammmensetztbar, mit
abgesetztem Rändelzapfen und
Bohrung, Ø20mm. Bestehend aus
5x Tiefenerder 1m (Art.-Nr. 620 903)
+ 1x Schlagspitze (Art.-Nr. 620 001)
+ 1x Anschlussklemme (Art.-Nr. 540 121)

Fabrikat: DEHN
Typ: D18014 5XTE D20 1XAK 8.10 1XSSP
Art.-Nr.: D18014
oder gleichwertig.



Technical data

Werkstoff (Tiefenerder) NIRO (V4A)
Werkstoff-Nr. (Tiefenerder) 1.4571 / 1.4404 / 1.4401
ASTM / AISI: (Tiefenerder) 316Ti / 316L / 316
Stablänge (Tiefenerder) 1000 mm
Durchmesser Ø (Tiefenerder) 20 mm
Zapfendurchmesser (Tiefenerder) 10 / 13 mm
Zugfestigkeit (Tiefenerder) 500-730 N/mm2
Spezifischer Leitwert (Tiefenerder) ≥ 1,25 m / Ohm mm2
Spezifischer Widerstand (Tiefenerder) ≤ 0,8 Ohm mm2 / m
Kurzschlussstrom (AC 50 Hz / DC) (Tiefenerder) (1 s; ≤ 300 °C) 4,2 kA
Normenbezug (Tiefenerder) DIN EN 62561-2
- -
Werkstoff (Anschlussklemme) NIRO (V4A)
Werkstoff-Nr. (Anschlussklemme) 1.4571 / 1.4404 / 1.4401
ASTM / AISI: (Anschlussklemme) 316Ti / 316L / 316
Für Tiefenerder Ø (Anschlussklemme) 20-25 mm
Klemmbereich Rd (Anschlussklemme) 8-10 mm
Anschluss (ein- / mehrdrätig) (Anschlussklemme) 4-50 mm2
Schraube (Anschlussklemme) di M8 x 20 / 25 mm
Blitzstromtragfähigkeit (10/350 µs) (Anschlussklemme) = *)
Normenbezug (Anschlussklemme) DIN EN 62561-1
-- --
Werkstoff (Schlagspitze) TG/tZn
Ausführung (Schlagspitze) für Tiefenerder Ø20 mm.
Abmessung (Schlagspitze) 20 x 40 mm
