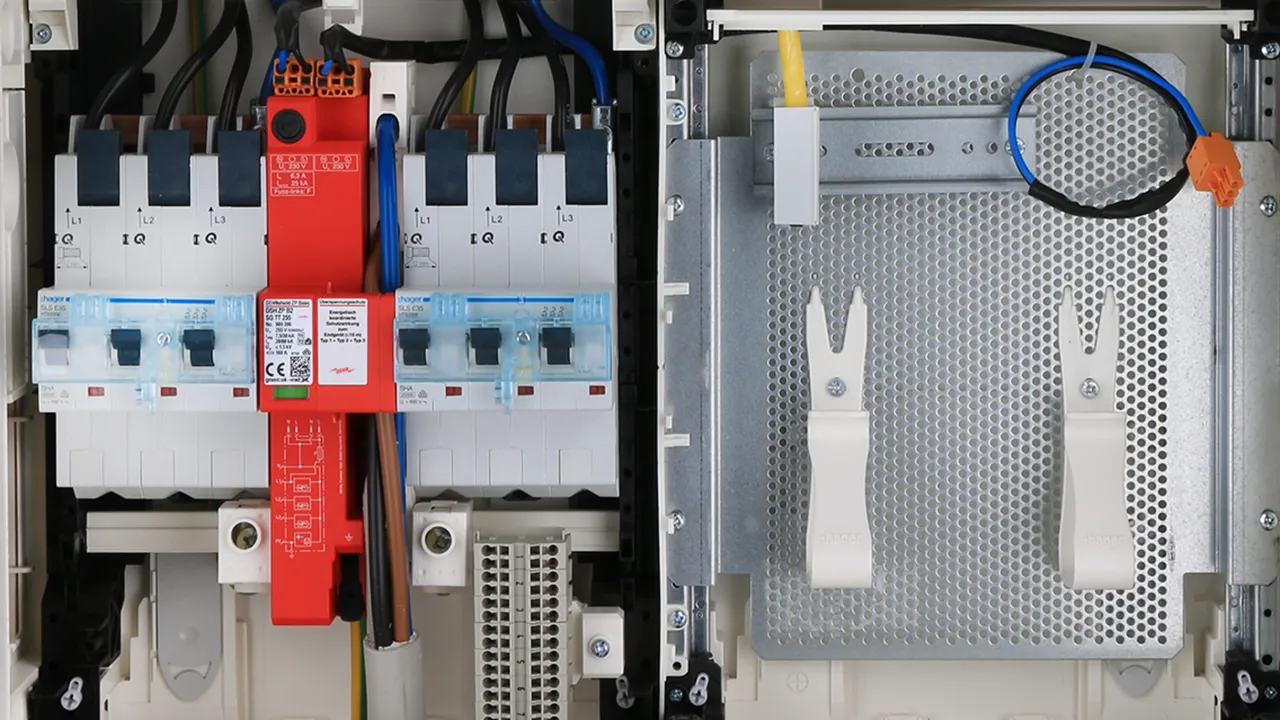

DEHNshield ZP

Parafoudre combiné type 1 + type 2 + type 3 selon DIN EN 61643-11
Montage simple, rapide et sans outillage grâce à la technique de raccordement Click + Power pour contact sur barre omnibus et borne de mise à la terre enfichable dans certains cas
Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Solution idéale pour satisfaire aux exigences des directives VDE-AR-N 4100 et VDE 0100-443/534
Conception peu encombrante avec une largeur étroite de 38 mm seulement pour une installation compacte avec borne d’alimentation ou disjoncteur intégré
Variante SG ou LSG à alimentation électrique avec protection contre la surcharge 230 V intégrée (L et N) à la fois pour SpAS et PTC selon VDE-AR-N 4100
Protège l’ensemble du système électrique au plus prêt du point d’alimentation
Surveillance du fonctionnement de tous les chemins de protection et affichage des défauts grâce à un voyant mécanique vert/rouge dans la fenêtre
Extinction sélective des coupe-circuits à partir de 35 A gG et jusqu’à 25 kAeff du courant de court-circuit
Satisfait aux exigences relatives à la capacité de décharge du courant de foudre selon DIN VDE 0100-534

DEHNshield ZP 2 TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 3+1) dans les bâtiments d’habitation avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Product

Part No. 909531 DSH ZP 2 TT 255

GTIN 4013364424807, Customs tariff No. (EU): 85363090, Gross weight: 610.48 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Parafoudre combiné DEHNshield DSH ZP 2 TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 TT 255
Référence: 909531
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Énergie spécifique [L-N] (W/R)	39,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Énergie spécifique [N-PE] (W/R)	625 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Product 909531 was added to Notepad.

Go to Notepad

Product 909531 was added to the cart.

Go to Web-Shop

DEHNshield ZP 2 SG TT 255

1 Product

Part No. 909631 DSH ZP 2 SG TT 255

GTIN 4013364424739, Customs tariff No. (EU): 85363090, Gross weight: 652.09 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Parafoudre combiné DEHNshield DSH ZP 2 SG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 SG TT 255
Référence: 909631
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Énergie spécifique [L-N] (W/R)	39,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Énergie spécifique [N-PE] (W/R)	625 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Product 909631 was added to Notepad.

Go to Notepad

Product 909631 was added to the cart.

Go to Web-Shop

DEHNshield ZP B2 TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour l’installation dans un système de distribution principal (circuit 3+1) pour des bâtiments sans protection externe contre la foudre (aussi pour les lignes aériennes).

1 Product

Part No. 909331 DSH ZP B2 TT 255

GTIN 4013364422728, Customs tariff No. (EU): 85363090, Gross weight: 598.27 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Parafoudre combiné DEHNshield DSH ZP B2 TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 TT 255
Référence: 909331
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Énergie spécifique [L-N] (W/R)	14,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Énergie spécifique [N-PE] (W/R)	225 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Product 909331 was added to Notepad.

Go to Notepad

Product 909331 was added to the cart.

Go to Web-Shop

DEHNshield ZP B2 SG TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 3+1) dans les bâtiments d’habitation sans protection externe contre la foudre (également avec alimentation par ligne aérienne), y compris les alimentations 230 V protégées contre la surcharge pour SpAS / PTC selon VDE-AR-N 4100.

1 Product

Part No. 909396 DSH ZP B2 SG TT 255

GTIN 4013364409859, Customs tariff No. (EU): 85363090, Gross weight: 646.13 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Parafoudre combiné DEHNshield DSH ZP B2 SG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 SG TT 255
Référence: 909396
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Énergie spécifique [L-N] (W/R)	14,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Énergie spécifique [N-PE] (W/R)	225 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Product 909396 was added to Notepad.

Go to Notepad

Product 909396 was added to the cart.

Go to Web-Shop

DEHNshield ZP 2 TNS 255

Parafoudre combiné pour les systèmes TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 4+0) dans les bâtiments d’habitation avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Product

Part No. 909540 DSH ZP 2 TNS 255

GTIN 4013364424784, Customs tariff No. (EU): 85363090, Gross weight: 577.05 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Parafoudre combiné DEHNshield DSH ZP 2 TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 TNS 255
Référence: 909540
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE

Product 909540 was added to Notepad.

Go to Notepad

Product 909540 was added to the cart.

Go to Web-Shop

DEHNshield ZP 2 SG TNS 255

1 Product

Part No. 909640 DSH ZP 2 SG TNS 255

GTIN 4013364424715, Customs tariff No. (EU): 85363090, Gross weight: 617.65 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Parafoudre combiné DEHNshield DSH ZP 2 SG TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 SG TNS 255
Référence: 909640
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500

Product 909640 was added to Notepad.

Go to Notepad

Product 909640 was added to the cart.

Go to Web-Shop

DEHNshield ZP B2 TNS 255

Parafoudre combiné pour les systèmes TN-S pour l’installation dans un système de distribution principal (circuit 4+0) pour des bâtiments sans protection externe contre la foudre (aussi pour les lignes aériennes).

1 Product

Part No. 909340 DSH ZP B2 TNS 255

GTIN 4013364424876, Customs tariff No. (EU): 85363090, Gross weight: 579.68 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Parafoudre combiné DEHNshield DSH ZP B2 TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 TNS 255
Référence: 909340
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE

Product 909340 was added to Notepad.

Go to Notepad

Product 909340 was added to the cart.

Go to Web-Shop

DEHNshield ZP B2 SG TNS 255

Parafoudre combiné pour les systèmes TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 4+0) dans les bâtiments d’habitation sans protection externe contre la foudre (également avec alimentation par ligne aérienne), y compris les alimentations 230 V protégées contre la surcharge pour SpAS / PTC selon VDE-AR-N 4100.

1 Product

Part No. 909440 DSH ZP B2 SG TNS 255

GTIN 4013364409866, Customs tariff No. (EU): 85363090, Gross weight: 621.62 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Parafoudre combiné DEHNshield DSH ZP B2 SG TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 SG TNS 255
Référence: 909440
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500

Product 909440 was added to Notepad.

Go to Notepad

Product 909440 was added to the cart.

Go to Web-Shop

DEHNshield ZP 2 TNC 255

Parafoudre combiné pour les systèmes TN-C pour une utilisation dans les systèmes de distribution principaux (circuit 3+0) dans les bâtiments d’habitation avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Product

Part No. 909530 DSH ZP 2 TNC 255

GTIN 4013364424753, Customs tariff No. (EU): 85363090, Gross weight: 520.31 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Parafoudre combiné DEHNshield DSH ZP 2 TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 37,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 TNC 255
Référence: 909530
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Énergie spécifique [L-PEN] (W/R)	39,06 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE

Product 909530 was added to Notepad.

Go to Notepad

Product 909530 was added to the cart.

Go to Web-Shop

DEHNshield ZP 2 SG TNC 255

1 Product

Part No. 909630 DSH ZP 2 SG TNC 255

GTIN 4013364424692, Customs tariff No. (EU): 85363090, Gross weight: 562.36 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Parafoudre combiné DEHNshield DSH ZP 2 SG TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 37,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 SG TNC 255
Référence: 909630
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Énergie spécifique [L-PEN] (W/R)	39,06 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500

Product 909630 was added to Notepad.

Go to Notepad

Product 909630 was added to the cart.

Go to Web-Shop

DEHNshield ZP B2 TNC 255

Parafoudre combiné pour les systèmes TN-C pour l’installation dans un système de distribution principal (circuit 3+0) pour des bâtiments sans protection externe contre la foudre (aussi pour les lignes aériennes).

1 Product

Part No. 909330 DSH ZP B2 TNC 255

GTIN 4013364424852, Customs tariff No. (EU): 85363090, Gross weight: 522.37 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Parafoudre combiné DEHNshield DSH ZP B2 TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 22,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 TNC 255
Référence: 909330
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Énergie spécifique [L-PEN] (W/R)	14,06 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE

Product 909330 was added to Notepad.

Go to Notepad

Product 909330 was added to the cart.

Go to Web-Shop

DEHNshield ZP B2 SG TNC 255

Parafoudre combiné pour les systèmes TN-C pour une utilisation dans les systèmes de distribution principaux (circuit 3+0) dans les bâtiments d’habitation sans protection externe contre la foudre (également avec alimentation par ligne aérienne), y compris les alimentations 230 V protégées contre la surcharge pour SpAS / PTC selon VDE-AR-N 4100.

1 Product

Part No. 909430 DSH ZP B2 SG TNC 255

GTIN 4013364409842, Customs tariff No. (EU): 85363090, Gross weight: 564.86 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

Parafoudre combiné DEHNshield DSH ZP B2 SG TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage
sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 22,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 SG TNC 255
Référence: 909430
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Énergie spécifique [L-PEN] (W/R)	14,06 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500

Product 909430 was added to Notepad.

Go to Notepad

Product 909430 was added to the cart.

Go to Web-Shop

DEHNshield ZP 2 LSG TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 3+1) dans les bâtiments avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Product

Part No. 909831 DSH ZP 2 LSG TT 255

GTIN 4013364449732, Customs tariff No. (EU): 85363090, Gross weight: 765.00 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Parafoudre combiné DEHNshield DSH ZP 2 LSG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11, y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Possibilité d’intégration ultérieure d’un disjoncteur unipolaire B6 pour réaliser l’alimentation du système de mesure intelligent selon VDE-AR-N 4100.

Deux prises pour l’alimentation 230 V (N et L) pour tous les SpAS / PTC intégrées à l’appareil ;

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP 2 LSG TT 255
Référence: 909831
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Énergie spécifique [L-N] (W/R)	39,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Énergie spécifique [N-PE] (W/R)	625 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16 - 25 mm²brins souples / 16-35 mm²multi-brins
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Disjoncteurs à insérer (fabricant, type)	ABB S201P-B6, Hager MB199
Courant nominal du disjoncteur (I_n )	6 A
Caractéristique de déclenchement	B
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Product 909831 was added to Notepad.

Go to Notepad

Product 909831 was added to the cart.

Go to Web-Shop

DEHNshield ZP B2 LSG TT 255

1 Product

Part No. 909731 DSH ZP B2 LSG TT 255

GTIN 4013364449725, Customs tariff No. (EU): 85363090, Gross weight: 765.00 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Parafoudre combiné DEHNshield DSH ZP B2 LSG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Possibilité d’intégration ultérieure d’un disjoncteur unipolaire B6 pour réaliser l’alimentation du système de mesure intelligent selon VDE-AR-N 4100.

Deux prises pour l’alimentation 230 V (N et L) pour tous les SpAS / PTC intégrées à l’appareil ;

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP B2 LSG TT 255
Référence: 909731
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Énergie spécifique [L-N] (W/R)	14,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Énergie spécifique [N-PE] (W/R)	225 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16 - 25 mm²brins souples / 16-35 mm²multi-brins
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Disjoncteurs à insérer (fabricant, type)	ABB S201P-B6, Hager MB199
Courant nominal du disjoncteur (I_n )	6 A
Caractéristique de déclenchement	B
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Product 909731 was added to Notepad.

Go to Notepad

Product 909731 was added to the cart.

Go to Web-Shop

DEHNshield ZP 2 LSG A TT 255

1 Product

Part No. 909231 DSH ZP 2 LSG A TT 255

GTIN 4013364449756, Customs tariff No. (EU): 85363090, Gross weight: 873.00 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Parafoudre combiné DEHNshield DSH ZP 2 LSG A TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11, y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent
selon VDE-AR-N 4100.

Inclut un disjoncteur unipolaire B6 pour l’alimentation
avec couvercle de protection plombable et chacun 2 prises et connecteurs pour un câblage facile.

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP 2 LSG A TT 255
Référence: 909231
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Énergie spécifique [L-N] (W/R)	39,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Énergie spécifique [N-PE] (W/R)	625 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16 - 25 mm²brins souples / 16-35 mm²multi-brins
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Disjoncteurs à insérer (fabricant, type)	ABB S201P-B6, Hager MB199
Courant nominal du disjoncteur (I_n )	6 A
Caractéristique de déclenchement	B
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Product 909231 was added to Notepad.

Go to Notepad

Product 909231 was added to the cart.

Go to Web-Shop

DEHNshield ZP B2 LSG A TT 255

1 Product

Part No. 909131 DSH ZP B2 LSG A TT 255

GTIN 4013364449749, Customs tariff No. (EU): 85363090, Gross weight: 873.00 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Parafoudre combiné DEHNshield DSH ZP B2 LSG A TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11, y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent
selon VDE-AR-N 4100.

Inclut un disjoncteur unipolaire B6 pour l’alimentation
avec couvercle de protection plombable et chacun 2 prises et connecteurs pour un câblage facile.

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP B2 LSG A TT 255
Référence: 909131
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Énergie spécifique [L-N] (W/R)	14,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Énergie spécifique [N-PE] (W/R)	225 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16 - 25 mm²brins souples / 16-35 mm²multi-brins
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Disjoncteurs à insérer (fabricant, type)	ABB S201P-B6, Hager MB199
Courant nominal du disjoncteur (I_n )	6 A
Caractéristique de déclenchement	B
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Product 909131 was added to Notepad.

Go to Notepad

Product 909131 was added to the cart.

Go to Web-Shop

DEHNshield ZP

DEHNshield ZP 2 TT 255

Part No. 909531 DSH ZP 2 TT 255

You are not authorized to download 909331.stp

You are not authorized to download 909331.igs

You are not authorized to download 909331.jt

You are not authorized to download 909331.dwg

You are not authorized to download 909330m_D.dxf

You are not authorized to download DEHN.909531.wspak

You are not authorized to download 909331.zip

Product 909531 was added to Notepad.

Product 909531 was added to the cart.

DEHNshield ZP 2 SG TT 255

Part No. 909631 DSH ZP 2 SG TT 255

You are not authorized to download 909396.stp

You are not authorized to download 909396.igs

You are not authorized to download 909396.jt

You are not authorized to download 909396.dwg

You are not authorized to download 909430m_D.dxf

You are not authorized to download DEHN.909631.wspak

You are not authorized to download 909331.zip

Product 909631 was added to Notepad.

Product 909631 was added to the cart.

DEHNshield ZP B2 TT 255

Part No. 909331 DSH ZP B2 TT 255

You are not authorized to download 909331.stp

You are not authorized to download 909331.igs

You are not authorized to download 909331.jt

You are not authorized to download 909331.dwg

You are not authorized to download 909330m_D.dxf

You are not authorized to download DEHN.909331.wspak

You are not authorized to download 909331_eplan.zip

Product 909331 was added to Notepad.

Product 909331 was added to the cart.

DEHNshield ZP B2 SG TT 255

Part No. 909396 DSH ZP B2 SG TT 255

You are not authorized to download 909396.stp

You are not authorized to download 909396.igs

You are not authorized to download 909396.jt

You are not authorized to download 909396.dwg

You are not authorized to download 909430m_D.dxf

You are not authorized to download DEHN.909396.wspak

You are not authorized to download 909396_eplan.zip

Product 909396 was added to Notepad.

Product 909396 was added to the cart.

DEHNshield ZP 2 TNS 255

Part No. 909540 DSH ZP 2 TNS 255

You are not authorized to download 909331.stp

You are not authorized to download 909331.igs

You are not authorized to download 909331.jt

You are not authorized to download 909331.dwg

You are not authorized to download 909330m_D.dxf

You are not authorized to download DEHN.909540.wspak

You are not authorized to download 909340.zip

Product 909540 was added to Notepad.

Product 909540 was added to the cart.

DEHNshield ZP 2 SG TNS 255

Part No. 909640 DSH ZP 2 SG TNS 255

You are not authorized to download 909396.stp

You are not authorized to download 909396.igs

You are not authorized to download 909396.jt

You are not authorized to download 909396.dwg

You are not authorized to download 909430m_D.dxf

You are not authorized to download DEHN.909640.wspak

Product 909640 was added to Notepad.

Product 909640 was added to the cart.

DEHNshield ZP B2 TNS 255

Part No. 909340 DSH ZP B2 TNS 255

You are not authorized to download 909331.stp

You are not authorized to download 909331.igs

You are not authorized to download 909331.jt

You are not authorized to download 909331.dwg

You are not authorized to download 909330m_D.dxf

You are not authorized to download DEHN.909340.wspak

You are not authorized to download 909340_eplan.zip

Product 909340 was added to Notepad.

Product 909340 was added to the cart.

DEHNshield ZP B2 SG TNS 255

Part No. 909440 DSH ZP B2 SG TNS 255

You are not authorized to download 909396.stp
